Wire Harness Machines: Den usete kraft bag moderne elektronik

I. Introduktion

Har du nogensinde stoppet for at overveje det komplicerede netværk af ledninger, der driver din bil, holder dit køleskab kørt eller gør det muligt for din smartphone at fungere problemfrit? Skjult under de slanke udvendige af utallige hverdagselektronik ligger et komplekst, organiseret kabler, der er kendt som en trådsele. Disse usungne helte er afgørende for at overføre effekt, data og signaler, hvilket sikrer sikker og effektiv drift af stort set alle elektroniske enheder, vi bruger.

Men hvordan er disse detaljerede bundter af ledninger skabt med sådan præcision og konsistens? Svaret ligger med Wire Harness Machine . En ledningsmaskine er et sofistikeret stykke industrielt udstyr designet til at automatisere og strømline fremstillingsprocessen for trådsele. Fra skæring og stripping af ledninger til krympning af terminaler og samling af stik, spiller disse maskiner en central rolle i at omdanne råvarer til de vitale arterier i moderne teknologi.

I dagens hurtige fremstillingslandskab er efterspørgslen efter høj kvalitet, pålidelig og omkostningseffektive ledningssele stadig stigende. Wire sele -maskiner er i spidsen for at imødekomme dette krav og giver enestående effektivitet, præcision og alsidighed. Denne artikel vil dykke ned i verden af trådsele -maskiner og udforske deres grundlæggende komponenter, operationelle mekanismer, forskellige applikationer og de transformative fordele, de bringer til forskellige brancher.

Ii. Grundlæggende om ledningssele

I sin kerne er en trådsele en organiseret samling af ledninger, kabler og ofte andre komponenter som stik, terminaler og beskyttelsesbelægninger, designet til at transmittere elektrisk effekt eller signaler.

A. Komponenter i en trådsele

Komponent	Beskrivelse
Ledninger	Dette er ledningerne til elektrisk strøm eller data. De findes i forskellige typer (f.eks. Strandede, faste), målere (tykkelse) og isoleringsmaterialer, der er valgt baseret på applikationens spændings-, strøm- og miljøkrav.
Stik	Enheder, der tilslutter sig elektriske kredsløb, hvilket muliggør let forbindelse og afbrydelse. De varierer meget i form, størrelse, pin -antal og låsemekanismer, der er skræddersyet til specifikke grænseflader (f.eks. Automotive, data, strøm).
Terminaler	Metalkomponenter krympet eller loddet til enden af en ledning, hvilket gør det muligt at tilslutte den til et stik eller et andet elektrisk punkt. Almindelige typer inkluderer ringterminaler, spade -terminaler og pin -terminaler.
Bånd, ledninger og beskyttende belægninger	Materialer som elektrisk tape, flettet ærmer, bølgepap eller varmekrympende rør bruges til at bundle ledninger, tilvejebringe slidbestandighed, beskytte mod fugt og tilbyde isolering.

B. Hvorfor er ledningssele vigtige?

Trådsele er langt mere end bare bundter af ledninger; De er kritiske for:

Organisation og rumbesparende: De konsoliderer adskillige individuelle ledninger til en enkelt enhed, hvilket gør installationsnater, mere effektiv og optimerer plads inden for komplekse systemer.
Beskyttelse mod miljøfaktorer: De beskyttende overtrækningsskjoldtråde mod varme, kulde, slid, fugt, kemikalier og vibrationer, der udvider deres levetid og sikrer pålidelighed.
Brugervenlighed og vedligeholdelse: En forudmonteret sele forenkler installationsprocessen, reducerer fejl og sparer tid. Det gør også fejlfinding og vedligeholdelse mere ligetil.
Sikre elektrisk integritet og sikkerhed: Ved nøjagtigt routing og sikring af ledninger forhindrer seler kortslutninger, reducerer elektromagnetisk interferens (EMI) og sikrer ensartet elektrisk ydeevne, som er vigtig for sikkerhed.

III. Typer af trådsele -maskiner

Trådsele -maskiner findes i forskellige former, der hver især er specialiseret i et bestemt trin i fremstillingsprocessen eller integrerer flere funktioner til højere automatisering.

A. Kategorisering efter funktion

Maskintype	Beskrivelse
Skæring og strippemaskiner	Disse er grundlæggende. Fuldautomatisk: I stand til nøjagtigt at måle, skære og stribe isolering fra begge ender af en ledning i en enkelt, kontinuerlig operation. Nogle avancerede modeller kan også krympe terminaler samtidigt. Semi-automatisk (f.eks. Benchtop-strippere): Kræv manuel fodring af ledninger, men automatiserer strippeprocessen, ideel til lavere volumener eller specifikke applikationer.

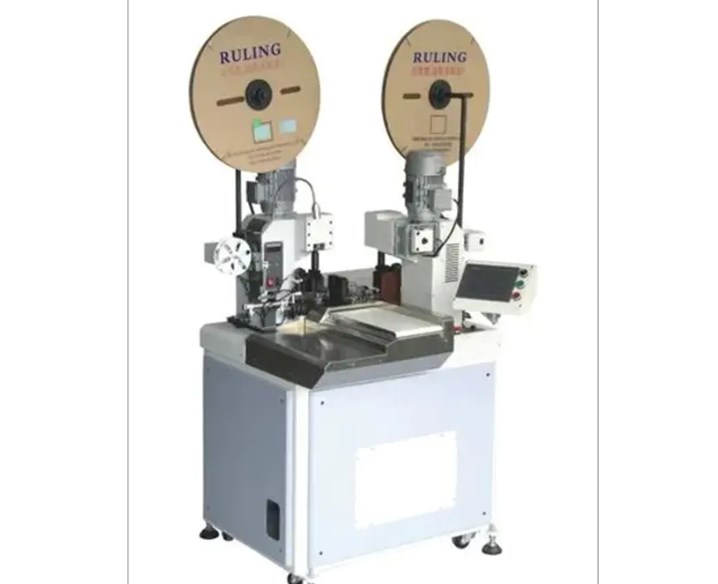

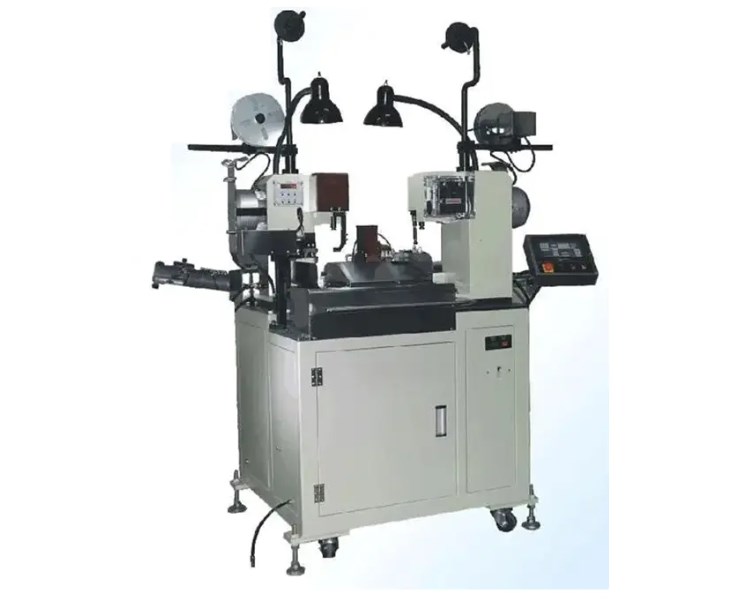

Krympemaskiner	Bruges til at fastgøre terminaler til de strippede ender af ledninger. Automatiske krympetryk: Højhastighedsmaskiner, der fodrer bulkterminaler, krymper dem på ledninger og integreres ofte med skære- og stripperenheder. Semi-automatiske krympningsværktøjer: Benchtop -maskiner, hvor en operatør manuelt placerer ledningen og terminalen. Håndkrympningsværktøjer: Bruges til meget lavt volumen, prototype eller specialiserede reparationer.
Terminalindsættelsesmaskiner	Efter at terminalerne er krympet, skal disse maskiner automatisk eller semi-automatisk indsætte de krympede terminaler i de rigtige hulrum i et stikboliger.
Tapning og bundtemaskiner	Disse maskiner indpakker de samlede ledninger med forskellige bånd (f.eks. PVC, klud, selvamalgamende) eller anvender beskyttende ledninger, hvilket skaber den endelige bundlede sele.
Testmaskiner	Vigtig for kvalitetskontrol. Kontinuitetstest: Kontroller for åbne kredsløb eller pauser i ledninger. Testning af isoleringsmodstand: Verificerer integriteten af trådisolering. Funktionel test: Simulerer selens tilsigtede operation for at sikre, at alle forbindelser og signaler fungerer korrekt.

B. Integrerede vs. fristående systemer

Producenter kan vælge mellem fristående maskiner til specifikke opgaver eller integrerede systemer, der kombinerer flere funktioner (f.eks. Maskiner til udskåret strip-crimp) i en automatiseret linje, der tilbyder højere gennemstrømning og reduceret manuel håndtering.

C. Specialiserede maskiner

Nogle maskiner er designet til meget specifikke applikationer, såsom behandling af koaksiale kabler, flade båndkabler eller håndtering af ekstremt små ledninger til mikroelektronik eller store gauge-ledninger til tunge industrielle applikationer.

Iv. Nøglekomponenter og teknologier

Præcisionen og effektiviteten af trådsele -maskiner skyldes deres sofistikerede interne komponenter og integrerede teknologier.

Komponent/teknologi	Rolle
Fodringssystemer	Disse systemer, inklusive trådruller og dereelers, sikrer en glat og konsekvent forsyning af ledning til maskinen, hvilket forhindrer floker og spændingsproblemer.
Måling og skæreenheder	Udstyret med meget nøjagtige sensorer og skæreblader måler disse enheder nøjagtigt den ønskede trådlængde og gør rene, burr-fri snit.
Strippende klinger og mekanismer	Specialiserede klinger fjerner isolering uden at beskadige trådlederen. Forskellige bladetyper og strippemekanismer bruges til forskellige trådmålere og isoleringsmaterialer.
Crimping Applicators and Dies	Dette er præcisionsværktøjer, der danner terminalen omkring trådlederen, hvilket sikrer en sikker og elektrisk sund forbindelse. Det korrekte matrissæt er afgørende for hver terminaltype.
Visionssystemer	I stigende grad almindelige bruger Vision Systems kameraer og billedbehandlingssoftware til at inspicere trådender, crimpkvalitet og terminal indsættelse, identificere defekter i realtid og forbedre kvalitetskontrol.
Software og automatisering	Programmerbare logiske controllere (PLC'er) og brugervenlige softwaregrænseflader kontrolmaskindrift, hvilket muliggør præcis programmering af trådlængder, strippedybder og krympningsparametre. Dette muliggør hurtige ændringer og komplekse selekonfigurationer.
Sikkerhedsfunktioner	Moderne maskiner indeholder adskillige sikkerhedsfunktioner, herunder sikkerhedsvagter, nødstopknapper og sammenlås, for at beskytte operatører under brug.

V. Hvordan wire sele -maskiner fungerer (fremstillingsprocessen)

Oprettelsen af en trådsele er en flertrinsproces, stort set automatiseret af disse specialiserede maskiner.

A. Trådfodring og måling

En trådrulle fører ledningen ind i maskinen. En præcis kode måler den nøjagtige længde, der kræves for hvert segment af selen.

B. Trådskæring

Når den ønskede længde er målt, skærer et skarpt blad ledningen rent.

C. trådstripping

Maskinen fjerner derefter nøjagtigt en specificeret isoleringslængde fra den ene eller begge ender af den skårne ledning, der udsætter lederen for opsigelsen.

D. terminal krympning

Den strippede trådende føres ind i en krympende applikator, der bruger et matrice, der er indstillet til at mekanisk deformere en terminal omkring lederen, hvilket skaber en stærk elektrisk og mekanisk forbindelse. Dette kan gøres på den ene eller begge ender.

E. Forseglingsindsættelse (hvis relevant)

For seler, der kræver miljøbeskyttelse, kan sæler muligvis automatisk eller manuelt indsættes på ledningen, før du krymper.

F. Connector Assembly

Krimpede ledninger med terminaler indsættes derefter i de relevante hulrum i et stikhus. Dette trin kan være manuelt til komplekse seler eller automatiseret til enklere.

G. tapning/bundling

De samlede ledninger samles derefter sammen ved hjælp af elektrisk tape, flettet ærmer eller bølgepap for at danne den endelige selestruktur, hvilket giver beskyttelse og organisering.

H. Test og kvalitetskontrol

Endelig gennemgår den færdige ledningssele streng test (kontinuitet, isolering, funktionel) for at sikre, at den opfylder alle elektriske og mekaniske specifikationer og er fri for defekter.

Vi. Ansøgninger på tværs af brancher

Trådsele -maskiner er uundværlige på tværs af en lang række industrier, der understøtter funktionaliteten af forskellige produkter.

Industri	Anvendelse af trådsele
Automotive	Måske den største forbruger, bilindustrien er stærkt afhængig af trådsele til motorstyringssystemer, indvendig belysning, infotainment, sikkerhedsfunktioner (ABS, airbags) og strømfordeling i hele køretøjet.
Rumfart og forsvar	I kritiske applikationer som avionik, flykontrolsystemer og militært udstyr skal ledningssele opfylde strenge pålidelighed og præstationsstandarder, der ofte opererer i ekstreme miljøer.
Elektronik	Fra forbrugerelektronik som fjernsyn og computere til industrielle kontrolpaneler og netværksudstyr giver ledningssele den interne ledningsinfrastruktur.
Medicinsk udstyr	Præcision og pålidelighed er vigtigst i medicinsk udstyr. Trådsele findes i diagnostiske maskiner, kirurgiske værktøjer, patientovervågningssystemer og mere.
Telekommunikation	Sele er afgørende for at forbinde komponenter i kommunikationsinfrastruktur, herunder basestationer, datacentre og netværksenheder.
Hjemmeapparater	Hverdagsapparater såsom vaskemaskiner, køleskabe, ovne og støvsugere bruger trådsele til deres interne elektriske forbindelser.
Industrielle maskiner	Robotik, fabriksautomationsudstyr og tunge maskiner afhænger alle af robuste ledninger til strøm og kontrolsignaloverførsel.

Vii. Fordele ved at bruge Wire Harness -maskiner

Vedtagelsen af Wire Harness -maskiner giver betydelige fordele for producenterne.

Fordel	Forklaring
Øget produktionseffektivitet og hastighed	Automation reducerer drastisk den tid, der kræves til at producere seler sammenlignet med manuelle metoder, hvilket fører til højere output.
Forbedret præcision og nøjagtighed	Maskiner udfører opgaver med konsekvent præcision, minimerer menneskelig fejl ved skæring, stripping og krympning, hvilket er kritisk for produktkvaliteten.
Forbedret produktkvalitet og pålidelighed	Konsistente processer resulterer i ensartede seler med pålidelige elektriske forbindelser, reducerer defekter og sikrer langsigtet ydeevne.
Reducerede arbejdsomkostninger	Automation mindsker afhængigheden af manuelt arbejde for gentagne opgaver, hvilket gør det muligt at tildeles menneskelige ressourcer til mere komplekse eller tilsynsroller.
Minimeret materialeaffald	Præcise målinger og kontrollerede processer reducerer skrotmateriale, hvilket fører til omkostningsbesparelser.
Større sikkerhed for operatører	Automatiserede maskiner reducerer behovet for operatører til at håndtere skarpe værktøjer eller udføre gentagne bevægelser og forbedre arbejdspladssikkerheden.
Skalerbarhed og fleksibilitet i produktionen	Maskiner kan programmeres til forskellige selekonfigurationer, der giver producenterne mulighed for hurtigt at tilpasse sig ændrede produktkrav og skalere produktion op eller ned efter behov.

Viii. Faktorer, der skal overvejes, når man vælger en trådsele -maskine

Valg af den rigtige ledningsmaskine er en strategisk beslutning, der påvirker produktionseffektiviteten og produktkvaliteten.

Faktor	Betragtning
Produktionsvolumen og gennemstrømningskrav	Den forventede mængde af seler, der er nødvendige, dikterer niveauet for automatisering og hastighed, der kræves fra maskinen.
Ledningstyper og størrelser	Sørg for, at maskinen kan håndtere det specifikke interval af trådmålere, isoleringsmaterialer og typer (f.eks. Enkelt kerne, multi-core, afskærmet), der bruges i dine produkter.
Terminal- og konnektortyper	Maskinen skal være kompatibel med de specifikke terminaler og stik, du har til hensigt at bruge, og kræver ofte specialiserede applikatorer og dies.
Ønsket niveau af automatisering	Overvej, om semi-automatiske maskiner er tilstrækkelige til lavere mængder, eller om et fuldt automatisk, integreret system er nødvendigt til produktion med høj volumen.
Budget og ROI	Evaluer de oprindelige investeringsomkostninger mod de langsigtede fordele med hensyn til øget effektivitet, reduceret arbejdskraft og forbedret kvalitet for at bestemme afkastet på investeringen.
Maskinens fodaftryk og rumtilgængelighed	Evaluer maskinens fysiske størrelse, og sørg for, at den passer inden for din produktionsfacilitets layout.
Leverandør support, service og reservedele	Pålidelig eftersalgsstøtte, let tilgængelige reservedele og teknisk assistance er afgørende for at minimere nedetid.
Softwareintegration og brugervenlighed	En intuitiv brugergrænseflade og kompatibilitet med eksisterende produktionsudførelsessystemer (MES) kan i høj grad forbedre driftseffektiviteten.

Ix. Vedligeholdelse og fejlfinding

Korrekt vedligeholdelse er nøglen til at sikre levetid og optimal ydelse af trådsele -maskiner.

Aspekt	Beskrivelse
Regelmæssig rengøring og smøring	Forebyggende rengøring fjerner affald og trådpartikler, mens korrekt smøring reducerer slid på bevægelige dele.
Blade og die udskiftning	Skæring af klinger og krympende dør slid over tid og skal regelmæssigt inspiceres og udskiftes for at opretholde præcision og kvalitet.
Kalibrering og justering	Periodisk kalibrering sikrer, at målinger, striber dybder og krympekræfter forbliver nøjagtige.
Almindelige problemer og løsninger	Operatører skal trænes til at identificere og tackle almindelige problemer såsom trådglidning, inkonsekvente strimmellængder eller dårlige kriminelle, ofte ved at justere maskinindstillinger eller udskifte slidte dele.
Betydningen af forebyggende vedligeholdelse	Efter en streng forebyggende vedligeholdelsesplan reducerer sandsynligheden for uventede sammenbrud betydeligt, udvider maskinens levetid og sikrer konsekvent output.

X. Fremtidige tendenser og innovationer

Wire Harness Machine Industry udvikler sig konstant, drevet af krav om større effektivitet, intelligens og bæredygtighed.

Trend	Påvirkning/beskrivelse
Øget integration af automatisering og robotik	Tendensen mod lysfremstilling vil se flere robotter integreret med trådsele-maskiner til automatiseret belastning, losning og komplekse samlingsopgaver.
Industri 4.0 og smart fremstilling	Integration med det industrielle Internet of Things (IIoT) giver maskiner mulighed for at indsamle og transmittere realtidsdata om ydeevne, forudsigelige vedligeholdelsesbehov og produktionsmetrics, hvilket muliggør smartere beslutningstagning.
Avancerede synssystemer og AI til kvalitetskontrol	AI-drevne synssystemer vil blive endnu mere sofistikerede, i stand til at detektere minutdefekter og afvigelser med større nøjagtighed, hvilket yderligere forbedrer kvalitetssikring.
Miniaturisering og præcision for mindre komponenter	Når elektroniske enheder krymper, er ledningsemaskiner nødt til at håndtere stadig mindre ledninger og stik med endnu højere præcisionsniveauer.
Bæredygtighed i fremstilling	Fremtidige maskiner vil fokusere på energieffektivitet, reduceret materialeaffald og evnen til at behandle mere miljøvenlige lednings- og isoleringsmaterialer.
Tilpasning og on-demand-produktion	Fremskridt inden for automatisering og software muliggør hurtigere ændringer og mere fleksible produktionslinjer, hvilket understøtter den voksende efterspørgsel efter tilpassede og on-demand wire-seler.

Xi. Konklusion

Trådsele -maskiner er de tavse arbejdsheste bag funktionaliteten og pålideligheden af utallige elektroniske produkter, der definerer vores moderne verden. Fra den indviklede ledning af en bil til de delikate forbindelser inden for et medicinsk udstyr sikrer disse maskiner, at strøm og dataflow problemfrit og sikkert.

Deres kontinuerlige udvikling, drevet af fremskridt inden for automatisering, AI og forbindelse, lover en endnu mere effektiv, præcis og bæredygtig fremtid til fremstilling. Efterhånden som teknologien fortsætter med at gå videre, vil rollen som trådsele -maskiner kun vokse i betydning og størkne deres position som uundværlige værktøjer i den igangværende innovations march.
